Nuestra Propuesta
HPC Infra SRL es el unico representante oficial de CANWIN en Argentina, con capacidad de ingenieria local y gestion de suministro completa.
Nucleo tridimensional que reduce las perdidas en vacio hasta un 25% respecto a nucleos convencionales. Menor temperatura de operacion, mayor vida util y reduccion del nivel de ruido de hasta 10 dB.
Cada equipo incluye ensayos de aceptacion en fabrica (FAT) auditables: medicion de perdidas, impedancia de cortocircuito, temperatura y ensayo dielectrico. Normas IEC / IEEE / GB cumplidas al 100%.
HPC gestiona el suministro completo: fabricacion, inspeccion FAT, logistica internacional y despacho aduanero. Para clientes habilitados como importadores, ofrecemos la modalidad de importacion directa con ahorro de CAPEX. Plazos: 35 dias de fabricacion + 55 dias de transito.
Asesoramiento tecnico pre-venta, especificacion de equipos para licitaciones, coordinacion de FAT y soporte post-venta. Equipo con experiencia en Oil & Gas, mineria, data centers y energias renovables.
Equipos configurados para los niveles de tension de la red argentina (13.2 kV / 33 kV) y condiciones de sitio locales: altitud (derating), temperatura ambiente y factor de armónicos K.
La superior eficiencia de los transformadores CANWIN (menor consumo en vacio y bajo carga) genera ahorros energeticos medibles a lo largo de toda la vida util del equipo, con retorno de inversion comprobable.
Catalogo Tecnico
Seleccione la familia de transformador para ver las especificaciones tecnicas comparativas detalladas.
Aplicaciones: Subestaciones de intemperie, Plantas Industriales, Oil & Gas, Energia Eolica y Solar, Minas a Cielo Abierto.
Construidos con tanque de acero de alta resistencia y refrigeracion ONAN/ONAF mediante radiadores desmontables. Las series 3D Core (S13, S22) emplean un nucleo bobinado en espiral que elimina las juntas de entrehierro generadoras de perdidas adicionales.
Rango: 30 kVA — 31.500 kVA (31.5 MVA) | AT hasta: 35 kV
| Serie | Tecnologia de Nucleo | Nivel de Eficiencia | Potencia (kVA) | Tension AT (kV) | Tension BT (kV) | Grupo Vectorial | Uk% | Perdidas Vacio | Ruido (dB) |
|---|---|---|---|---|---|---|---|---|---|
| S11 | Convencional (Apilado) | Estandar IEC | 30 — 31.500 | 6 / 11 / 13.2 / 33 | 0.4 / 0.48 / 2.3 | Dyn11 / Yyn0 | 4.0 — 6.5 % | Base 100% | max. 68 |
| S13 (3D) | 3D Wound Core | Alta Eficiencia | 30 — 2.500 | 11 / 13.2 / 33 | 0.4 / 0.48 | Dyn11 / Yzn11 | 4.0 — 6.0 % | aprox. 75% del S11 | max. 58 (−10 dB) |
| S20 (Amorfa) | Aleacion Amorfa | Ultra Eficiencia | 50 — 2.500 | 13.2 / 20 / 33 | 0.4 | Dyn11 | 4.0 — 6.0 % | aprox. 25% del S11 | max. 55 |
| S22 (Amorfa 3D) | Amorfa + 3D Core | Premium / Tier 1 | 50 — 2.500 | 11 / 13.2 / 33 | 0.4 | Dyn11 | 4.0 — 5.5 % | aprox. 20% del S11 | max. 52 |
| Accesorio | 30 — 100 kVA | 160 — 630 kVA | 800 — 2.500 kVA | Mayor 2.500 kVA |
|---|---|---|---|---|
| Rele Buchholz (Alarma + Disparo) | — | Estandar | Estandar | Estandar |
| Valvula PRV + Microswitch | — | — | Estandar | Estandar |
| Termometro de Aceite OTI | — | Estandar | Estandar | Estandar |
| Termometro de Bobinado WTI | — | — | Estandar | Estandar |
| Ventilacion Forzada ONAF | — | Opcional | Estandar | Estandar |
| Regulacion OCTC +/- 2x2.5% | Estandar | Estandar | Estandar | Estandar |
| Regulador Bajo Carga OLTC | — | — | Opcional | Disponible |
Aplicaciones: Mineria subterranea, Data Centers, Hospitales, Edificios de gran altura, Offshore, Industria alimentaria.
Aislamiento de resina epoxi moldeada al vacio (Cast Resin) sin fluidos inflamables ni contaminantes. Clase F (155°C) o Clase H (180°C). Pueden instalarse en interiores sin sala especial.
Rango: 30 kVA — 4.000 kVA | AT hasta: 35 kV
| Serie | Aislamiento | Clase Termica | Potencia (kVA) | Tension AT (kV) | Material Bobinado | Refrigeracion | Ruido (dB) | Proteccion IP |
|---|---|---|---|---|---|---|---|---|
| SC(B)10 | Resina Epoxi | Clase F (155°C) | 30 — 3.150 | 6/11/13.2/35 | Cu Foil / Al Foil | AN / AF (+40%) | 50 — 65 | IP00 / IP20 / IP23 |
| SC(B)11 | Resina Epoxi | Clase F / H | 30 — 3.150 | 6/11/13.2/35 | Cu Foil / Al Foil | AN / AF (+40%) | 48 — 60 | IP00 / IP20 / IP23 |
| SC(B)13 | Resina Epoxi | Clase H (180°C) | 50 — 4.000 | 13.2/20/35 | Cobre (CU) | AN / AF (+50%) | 45 — 58 | IP20 / IP31 |
| SC(B)14 | Epoxi + Nucleo Amorfo | Clase F / H | 50 — 2.500 | 11 / 13.2 | Cu Foil | AN / AF | 45 — 55 | IP20 / IP31 |
| SG (VPI) | Impregnacion Vacio | Clase F | 30 — 2.500 | 6/11/13.2 | Cu / Al | AN | 52 — 68 | IP00 / IP20 |
| Componente | SC(B)10 / SG | SC(B)11 | SC(B)13 / SC(B)14 | Funcion |
|---|---|---|---|---|
| Sensor PT100 Temperatura | Estandar | Estandar | Estandar | Activa alarma y disparo. |
| Controlador Electronico PTC | Opcional | Estandar | Estandar | Display digital + SCADA. |
| Ventilacion Forzada AF | Opcional | Opcional | Disponible | +40% SC10/11, +50% SC13. |
| Gabinete IP20 | Opcional | Opcional | Disponible | Zonas peatonales. |
| Gabinete IP31 (anti-goteo) | — | Opcional | Disponible | Semisotanos y zonas humedas. |
| Regulacion OCTC +/-2x2.5% | Estandar | Estandar | Estandar | Ajuste de tension en vacio. |

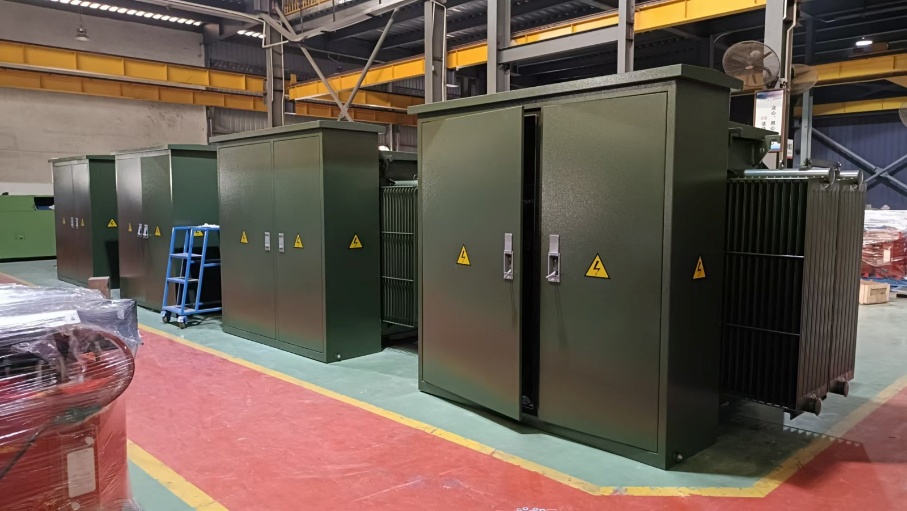

Aplicaciones: Desarrollos urbanos subterraneos, Parques solares y eolicos, Parques industriales, Aeropuertos, Centros comerciales.
Integra el transformador de distribucion, seccionadores de media tension (SF6 o vacio) y panel de distribucion BT en un unico gabinete de acero inoxidable. Sin cerco perimetral requerido. Alimentacion radial o en anillo (Loop).
Rango: 75 kVA — 2.500 kVA | AT: 11.5 / 13.2 / 33 kV
| Tipo ZGS | Configuracion | Potencia (kVA) | Tension AT (kV) | Tension BT (V) | Proteccion AT | Interruptor MT | Aislamiento |
|---|---|---|---|---|---|---|---|
| ZGS-H (Terminal) | Radial — Un unico origen | 75 — 2.500 | 11.5/13.2/33 | 400 / 480 | Fusible Bay-O-Net + Limitador | SF6 o Vacio | Aceite Mineral/Vegetal |
| ZGS-Z (Loop) | Anillo — Doble origen MT | 75 — 2.500 | 11.5/13.2/33 | 400 / 480 | Fusible Bay-O-Net + Limitador | SF6 o Vacio | Aceite Mineral/Vegetal |
| Criterio | Aceite S11 | Aceite S13/S22 (3D) | Seco SC(B)10/11 | Seco SC(B)13 | Padmounted ZGS |
|---|---|---|---|---|---|
| Rango de potencia | 30—31.500 kVA | 30—2.500 kVA | 30—3.150 kVA | 50—4.000 kVA | 75—2.500 kVA |
| Tension AT maxima | 33 kV | 33 kV | 35 kV | 35 kV | 33 kV |
| Refrigeracion | ONAN/ONAF | ONAN/ONAF | AN/AF | AN/AF | ONAN |
| Riesgo de incendio | Bajo | Bajo | Nulo | Nulo | Bajo |
| Instalacion exterior | Si | Si | Con gabinete IP | Con gabinete IP | Si |
| Instalacion interior/sotano | Sala especial | Sala especial | Sin requisito especial | Sin requisito especial | Sin cerco |
| Mantenimiento preventivo | Aceite anual | Aceite anual | Minimo/Visual | Minimo/Visual | Aceite anual |
| Aplicacion Data Center | Solo exterior | Solo exterior | Interior directo | Interior directo | — |
| Norma de fabricacion | IEC 60076 | IEC 60076 | IEC 60076-11 | IEC 60076-11 | IEC 60076/ANSI |
Catalogo con todas las tablas de especificaciones IEC, modelos, instrumentacion y accesorios. Listo para adjuntar en cotizaciones y licitaciones.
